Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras/Fiberhome.
A fonte de alimentação AC/DC Intelbras/Fiberhome modelo PIDH possui tensão de entrada de 110 a 220 VAC. Possui tensão de saída regulada de +12VDC. Equipamento de fácil instalação e sinalização visual de funcionamento e falha.
Alta tensão
Atenção
Entrada | Tensão nominal | - 110 V ~ 220 V |
Máxima variação de tensão | - 90 V ~ 290 V | |
Corrente | 8 A máximo | |
Proteções | Entrada | Sobrecorrente |
Subtensão – atua com tensão < 32 VDC. Sobretensão – atua > 75 VDC. Retorna ao funcionamento normal assim que reestabelecida a tensão de entrada | ||
Inversão de polaridade. | ||
Sobretemperatura | Atua a partir de 90 °C, retornando ao funcionamento normal quando cessada a condição de atuação | |
Contra surtos | 25 KV durante 45 microssegundos em modo comum | |
1 KV durante 10/700 microssegundos em modo diferencial | ||
Sinalização | LED verde (ACT) aceso | Quando aceso indica que a fonte de alimentação está conectada |
LED vermelho (ALM) aceso | Quando ligado indica que a fonte está com alarme ativo. | |
LEDs desligados | A fonte não está em funcionamento. Possíveis causas: a fonte não está conectada a uma fonte de energia adequadamente ou a fonte está danificada. | |
Faixa de temperatura de operação | -40 ºC ~ +65 ºC | Funcionamento estável |
Faixa de humidade relativa de operação | 5% ~ 95% | Sem condensação |
Dimensões (L x A x P) | 35,7 x 133 x 230,5 mm | |
Peso | 1kg |
A fonte de alimentação PIDH foi projetada para uso com a OLT AN6000-2, tendo design fino, funções de proteção completas, alta confiabilidade e foi desenvolvida observando todos os requisitos de certificação e segurança.
A entrada de energia possui proteções contra subtensão, sobretensão, inversão de polaridade, curto-circuito e sobrecorrente.
Neste capítulo são apresentadas algumas ilustrações da fonte de alimentação PIDH, juntamente com alguns pontos importantes que devem ser observados durante a instalação do produto para garantir o seu correto funcionamento.

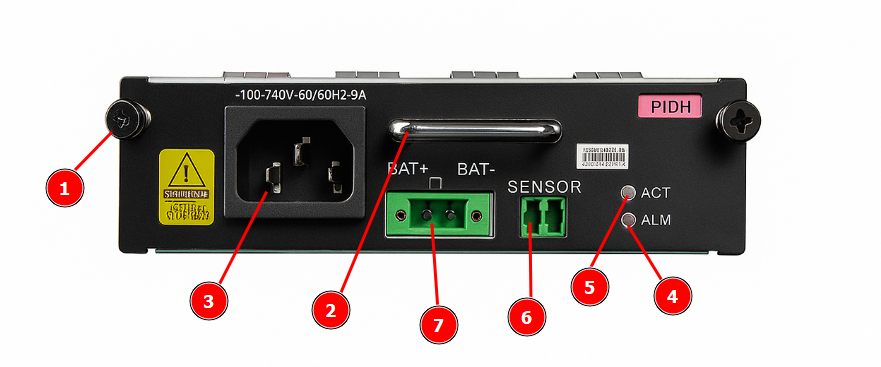

Vista em ângulo da fonte PIDH.
① - Parafuso para fixação na AN6000-2
② - Alça para remoção da fonte
③ - Conector AC tripolar
④ - LED alarme
⑤ - LED active
⑥ - Conector para sensor de temperatura
⑦ - Conector para bateria
① | LED verde ACT – quando aceso indica que a fonte de alimentação está conectada |
② | LED verde ACT – quando apagado indica que a fonte de alimentação está desconectada |
③ | LED vermelho ALM – quando ligado indica que a fonte está com alarme ativo |
④ | LED vermelho ALM – quando desigado indica que a fonte está sem alarme ativo |
⑤ | LED vermelho ALM – quando piscando indica problema de comunicação com a placa uplink |
A instalação ou substituição da fonte de alimentação PIDH deve ser executada por um profissional técnico especializado. Para a instalação ou substituição siga as seguintes instruções:
Deve-se, obrigatoriamente, prover um sistema de aterramento adequado antes de alimentar a fonte PIDH.
Um sistema de aterramento adequado reduz o efeito de surtos na linha e limita as tensões e interferência de RF que podem afetar a comunicação entre dispositivos de rede.
Toda e qualquer manutenção ou modificação no sistema elétrico ou de aterramento deve ser executada por profissional técnico qualificado. As normas de instalações elétricas vigentes devem sempre ser seguidas. A NBR 5410 fornece informações detalhadas acerca desses pontos e em caso de dúvidas deve ser consultada.
O chassi da olt AN6000-2 possui um terminal de conexão específico para a conexão com o sistema de aterramento, mostrado na Figura abaixo.

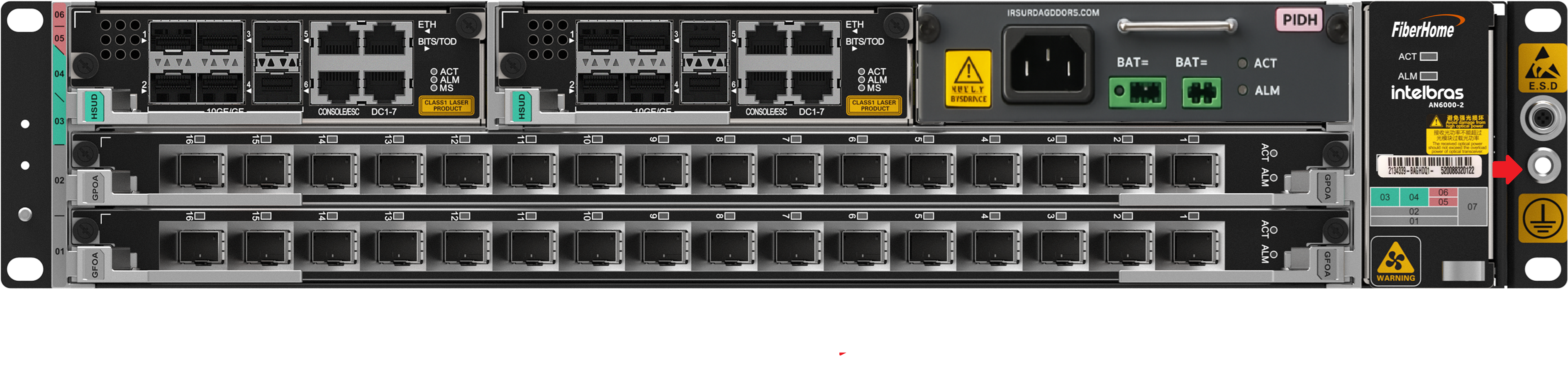

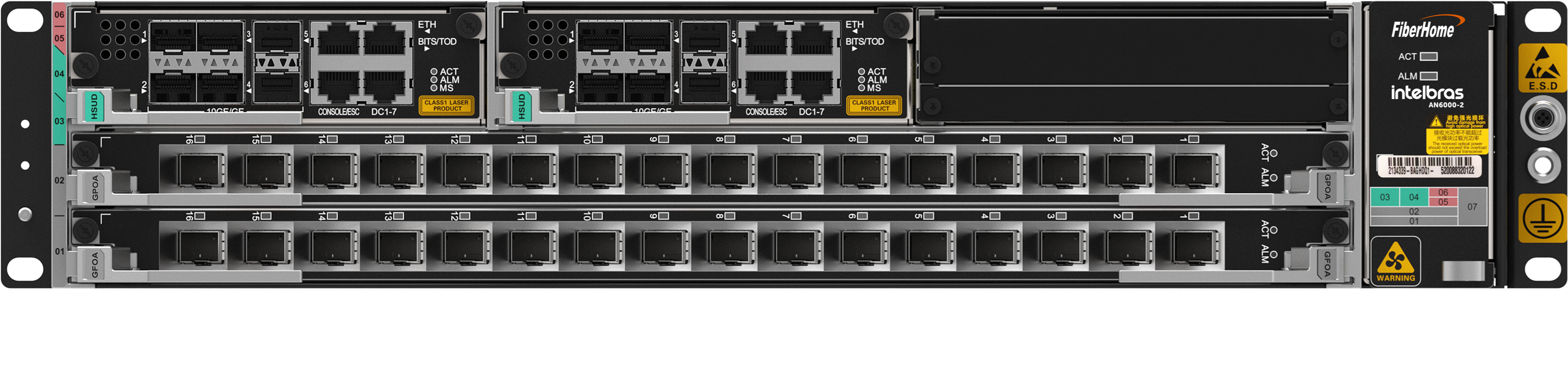

Vista frontal da olt AN6000-2 com destaque para o terminal de conexão ao sistema de aterramento
Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:
Nome do cliente:
Assinatura do cliente:
Nº da nota fiscal:
Data da compra:
Modelo:
Nº de série:
Revendedor:
Fica expresso que esta garantia contratual é conferida mediante as seguintes condições:
1. Todas as partes, peças e componentes do produto são garantidos contra eventuais vícios de fabricação, que por- ventura venham a apresentar, pelo prazo de 1 (um) ano, sendo este prazo de 3 (três) meses de garantia legal mais 9 (nove) meses de garantia contratual –, contado a partir da data da compra do produto pelo Senhor Consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo o território nacional. Esta garantia contratual compreende a troca de partes, peças e componentes que apresentarem vício de fabricação. Caso não seja constatado vício de fabricação, e sim vício(s) proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.
2. A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou Guia de Instalação. Caso seu produ- to necessite a instalação e configuração por um técnico capacitado, procure um profissional idôneo e especializado, sendo que os custos desses serviços não estão inclusos no valor do produto.
3. Constatado o vício, o Senhor Consumidor deverá imediatamente comunicar-se com o Serviço Autorizado mais próxi- mo que conste na relação oferecida pelo fabricante – somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia aqui previsto. Se isso não for respeitado, esta garantia perderá sua validade, pois estará caracterizada a violação do produto.
4. Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, deverá encaminhar-se ao Serviço Au- torizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as despesas decorrentes, como as de transporte e segurança de ida e volta do produto, ficam sob a responsabilidade do Senhor Consumidoro.
5. A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipóteses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o manual do usuário ou decorrentes do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletromagnética, elétrica ou animal (insetos, etc.); d) se o NÚMERO de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.
6. Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do produto, que o Consumidor faça uma cópia de segurança regularmente dos dados que constam no produto
7. A Intelbras não se responsabiliza pela instalação deste produto, e também por eventuais tentativas de fraudes e/ou sabota- gens em seus produtos. Mantenha as atualizações do software e aplicativos utilizados em dia, se for o caso, assim como as proteções de rede necessárias para proteção contra invasões (hackers). O equipamento é garantido contra vícios dentro das suas condições normais de uso, sendo importante que se tenha ciência de que, por ser um equipamento eletrônico, não está livre de fraudes e burlas que possam interferir no seu correto funcionamento.
Sendo estas as condições deste Termo de Garantia complementar, a Intelbras S/A se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio.
Todas as imagens deste manual são ilustrativas.
